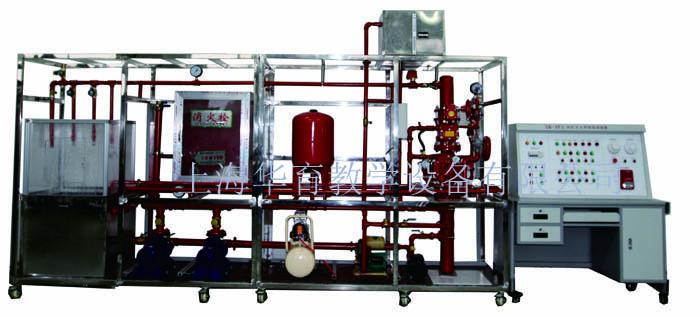

HY-X7B消火栓及預作式自動噴淋滅火系統實訓裝置

一、系統概述：
    系統裝置主要有系統設備有控制區，消防供水池、高位水泵保護區域、等主要配備有預作用報警裝置、消防氣壓罐、消防火栓箱、消防栓、消防帶、消防水泵、閉式噴淋頭、高位水泵、備用泵、氣壓泵、感煙探測器、感溫探測器、自動充氣裝置、水流指示器、信號碟閥、壓力開關的狀態檢測，設有全透明護區域、具有火災模擬演示等組成。管路采用渡鋅管進行設計，渡鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統實現預作用噴淋火實訓、通過控制系統可實現預作噴淋滅火功能、消防栓滅火功能。
二、系統配置說明：
   系統設備有控制區，消防供水池、高位水泵保護區域、等主要配備有預作用報警裝置、消防氣壓罐、消防火栓箱、消防栓、消防帶、消防水泵、高位水泵、備用泵、氣壓泵、感煙探測器、感溫探測器、自動充氣裝置、水流指示器、信號碟閥、壓力開關的狀態檢測，設有全透明護區域、具有火災模擬演示等。
 動作控制說明：

    保護區域出現火警時，探測系統首發動作，打開預作用雨淋閥以及系統中用于排氣的電磁閥（出口接排氣閥），此時系統開始充水并排氣，從而轉變?yōu)闈袷较到y(tǒng)，如果火勢繼續發展，閉式噴頭開啟噴水，進行滅火（本系統采用火災模擬控制閥模擬火災）。

 三、系統功能：
   1具有手動操作各泵運行火災試驗演示
   2.具有試驗性噴淋啟動功能，當自動控制系統自動時的操作演示，
   3.模擬高位水泵本身自帶控制器，可實現本地控制，（也可實現與消防報警聯動控制）
   3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
   4.噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
   5.預作用報警閥組、水流指示器、壓力開關等設備全部通過國家強制性產品認證
   6、消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。
   7、單出口消火栓、消火栓箱各1個， DN50。錦綸水帶：50mm，長度13m，承壓能力0.75MPa，水槍?zhuān)?6mm。，同時帶標準消防卷盤及20m消防軟管。
   8、給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
   9、滅火控制系統采用電器手/自動控制方式實現對煙感探測器、感溫探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控制和聯動控制功能）
四、實訓項目：
   1.預作閥組的結構與認識
   2.噴淋滅火系統安裝與使用
   3自動充氣裝置的原理及管路結構
   4.噴淋滅火系統伺應狀態操作
   5.預作有報警閥的操作
   6預作噴淋閥組滅火系統調試
   7.火災探測器與火災報警
   8預作閥組控制器的手自動控制
   9.火災模擬噴淋滅火操作
   10.干式系統原理認識與閥門操作演示
   11.噴淋系統系統綜合操作訓練
   12.噴淋滅火系統與消防報警系統聯動（選做）
   13.消火栓滅火原理認識
   14.消防火栓控制操作實訓
   15.消防火栓的滅火演練
   16.消防水帶的操作演練
五、技術參數
   電壓：AC380±10％ 50Hz
   保護：具有漏電保護裝置
   環境溫度：+4℃～+45℃
   裝置容量：＜5.0kVA
   外形尺寸：4000mm×800mm×2300mm（長×寬×高）
   控制臺尺寸：1200mm×700mm×1300mm（長×寬×高）
   流量：0-45（L/S） 效率：79（%）
   壓力：0-0.6（MPa） 轉速 ：2800（r/min）
  消防泵參數：
 泵軸位置：臥式泵
   葉輪結構：閉式
   葉輪數目：3-10
   葉輪吸入方式：?jiǎn)挝?nbsp;
   供水流量：消防泵:40L/s; 穩壓泵:1.1 L/S
   供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW
   水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）
   單泵功率：消防泵:0.75KW；穩壓泵:0.75MPa
   恒壓精度：<0.01MPa
   控制方式：控制柜手/自動控制、站控柜指令控制
   操作方式：手動/自動
   氣壓泵：220V，額定氣壓0.75MPa
