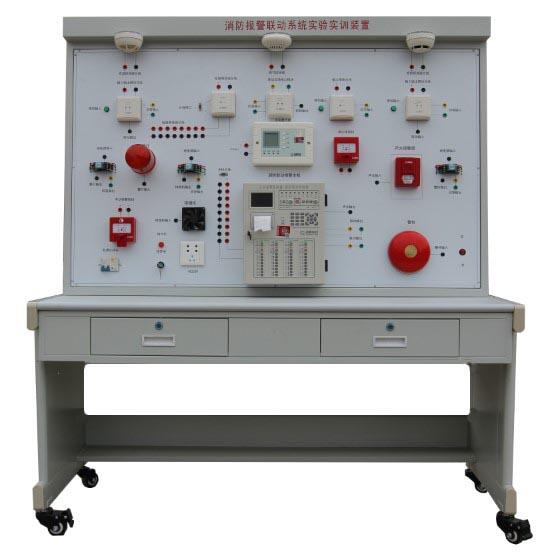

HY-X1-1型自動消防報警聯動系統實驗實訓裝置

一、系統實訓功能：
    消防報警聯運系統實訓裝置能進行各`種模擬火災和報警聯動操作演示、系統管理、數據查詢、設備啟停、單點操作、聯動編程、線路設計與連接、故障設置、判斷及排除等實驗和實訓。并可與消防系列中其它設備聯網進行各種綜合實訓。

二、系統技術指示：
a、工作電壓：單相三線220V±5%  50Hz
b、整機容量：＜220W
c、外形尺寸：教學系統，150×70×180 cm3 d、安全保護：具有漏電自動保護裝置
e、故障設置：具有故障設置系統
三、實訓項目
1、消防報警聯動系統元件、作用、組成和原理的認識實訓
2、火災和報警聯動模擬操作實訓
3、消防主機面板上指示燈和按鍵功能操作實訓
4、消防主機狀態的認識操作實訓
5、消防主機基本功能操作實訓
6、修改時間操作實訓
7、修改密碼操作實訓
8、不同密碼權限的操作實訓
9、通訊管理操作實訓
10、本機自檢操作實訓
11、打印管理操作實訓
12、系統初始化操作實訓
13、總數查詢操作實訓
14、本機信息操作實訓
15、事件記錄查詢操作實訓
16、火警記錄查詢操作實訓
17、設備啟停操作實訓
18、按組回路編輯操作實訓
19、單點回路編輯操作實訓
20、屏蔽開放操作實訓
21、自動登錄操作實訓
22、聯動編程操作實訓
23、聲光聯動設置操作實訓
24、同CRT消防監控中心的聯網操作實訓
25、同消防廣播電話系統實驗實訓裝置的聯網操作實訓
26、同自動噴淋滅火系統實驗實訓裝置的聯網操作實訓
27、元件的結構識別與安裝實訓
28、線路故障的判斷與處理實訓
29、程序設置錯誤的判斷與糾正實訓
30、按線路圖將各部分連線實訓
31、設計并安裝一個簡易應用系統

HY-WKX1自動消防報警聯動實訓操作臺（網孔型）

一、系統概述
本系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。
二、裝置組成：
實訓裝置由電源控制屏、樓宇實訓桌、火災報警控制器(聯動型)、火災顯示盤、探測器、輸入模塊、控制模塊、聯動盤現場接口、手動報警按鈕、消防栓按鈕、.聲光報警器、警鈴、.電子編碼器等組成。
三、實訓臺桌：
樓宇消防聯動實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材+網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。
四、技術參數
1.實訓臺工作電源：AC220V±10%  50Hz
2.工作環境：環境溫度范圍為-20℃～+45℃  相對濕度＜85%
3.外形尺寸：1600mm×700mm×1800mm
五、實訓內容
1.系統設備認識及接線操作
2.報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
3.火災顯示盤的安裝、連接與使用
4.各種火災探測器的安裝與連接
5.智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
6.元件地址編碼設置
7.系統的管理操作
8.系統的數據查詢操作
9.設備啟停操作
10.單點操作
11.聯動編程
12.線路故障的判斷與處理
13.程序設置錯誤的判斷與糾正
14.設計并安裝一個簡易應用系統
