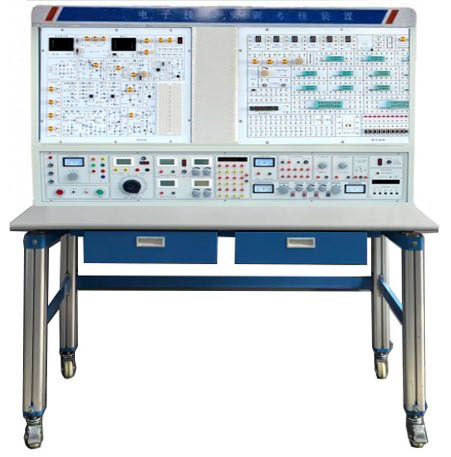

HYDZ-501電子技術綜合實驗裝置

一、技術性能
1 、輸入電源：?jiǎn)蜗嗳€(xiàn) 220V±10% 50Hz
2 、工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔＜ 4000m
3 、裝置容量：＜ 200VA

4 、外形尺寸： 140cm×68cm× 123cm

二、功能
　　 本裝置能提供實驗所需的直流電源、交流電源、信號源（示波器自備）。
本裝置能對模擬電子技術、數字電子技術及其應用的教學實驗和課程設計進行實驗操作，同時能滿足有關科研需求。
三、基本實驗內容
　　 本裝置提供模電、數電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
（一）模擬電路實驗
實驗一  常用電子儀器使用練習、用萬用表
實驗二  單級放大電路
實驗三  場效應管放大器
實驗四  兩級放大電路
實驗五  負反饋放大電路
實驗六  射極跟隨器
實驗七  差動放大電路
實驗八  比例求和運算電路
實驗九  積分與微分電路
實驗十  波形發生電路
實驗十一  有源濾波器
實驗十二  電壓比較器
實驗十三  集成電路RC正弦波振蕩器
實驗十四  集成功率放大器
實驗十五  整流濾波與并聯穩壓電路 實驗十六  串聯穩壓電路
實驗十七  集成穩壓器
實驗十八  RC正弦波振蕩器
實驗十九  LC振蕩器及選頻放大器
實驗二十   電流/電壓轉換電路
實驗二十一  電壓/頻率轉換電路
實驗二十二  互補對稱功率放大器
實驗二十三  波形變換電路
實驗二十四  晶閘管實驗電路
綜合性實驗
實驗二十五　函數信號發生器的組裝與調試
實驗二十六  溫度監測及控制電路
實驗二十七  用運算放大器組成萬用電表的設計與調試
（二）數字電路實驗
實驗一  晶體管開關特性、限幅器與箝位器
實驗二  門電路電參數的測試
實驗三  CMOS門電路測試
實驗四  門電路邏輯功能及測試
實驗五  組合邏輯電路（半加器全加器及邏輯運算）
實驗六  觸發器（一）R-S，D，J-K
實驗七  觸發器（二） 三態輸出觸發器及鎖存器
實驗八  時序電路測試及研究
實驗九  集成計數器及寄存器
實驗十  譯碼器和數據選擇器
實驗十一  波形產生及單穩態觸發器
實驗十二  555時基電路
實驗十三  同步時序電路設計
實驗十四  四路優先判決電路
實驗十五  模數、數模轉換電路實驗
實驗十六  脈沖分配器及其應用
實驗十七  移位寄存器
實驗十八  計數器
四、裝置的配備
本裝置主要由實驗控制屏和實驗桌兩部分組成。
本裝置主要由兩大部分組成 , 一部分為數電實驗功能板 , 另一部分模電實驗功能板 , 主要功能組成如下 :
（一）數電實驗功能板 :
1) 手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為T(mén)TL電平。
2) 連續脈沖源：0～1MHz。
3) 固定頻率脈沖源16路，輸出為T(mén)TL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
4) 時序脈沖發生電路及啟?？刂齐娐??？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
5) 六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz。
6) 十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
7) 十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
8) 數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
9) 揚聲器及驅動電路?？捎米鲿r(shí)鐘報時、報警及音樂演奏的發聲裝置。
10) BCD碼開關二組。提供BCD輸入。
11) 邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；
12) 可變電位器4只，阻值分別1K，50K，100K，680K。
13) 開放實驗區，用于擴展實驗、課程設計使用。提供40芯鎖緊插座2只，20芯鎖緊插座3只，16芯鎖緊插座4只，14芯鎖緊插座4只，可插8芯～40芯的各種IC。分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
數電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，可選購數字 EDA 下載板。
（二）模電實驗功能板：
1) 直流信號源：  雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調.
2) 函數發生器：輸出頻率：2Hz～90KHz，分四檔
3) 可輸出 方波：  0～20V三角波：0～15V正弦波：0～10V
4) 數字頻率計（0～300KHz）
5) 數字直流電壓表（0～30V）
6) 分立元件電路 （1） 整流、濾波和串聯穩壓電路；（2）單級放大電路；（3）兩級阻容耦合放大電 路；（4）負反饋放大電路；（5）射極跟隨器；（6）差動放大電路；（6）互補對稱功放電路；（7）場效應管電路；（8）可控硅電路； （9）電阻、電容和二、三極管等組成；（10）電位器組、12V燈泡、揚聲器。
7) 集成模擬電路 （11）兩個獨立的運算放大器(741)；（12）集成功放(LM386)；（13）集成穩壓電路
8) 進口面包板二塊。實驗功能板采用 2mm 厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
