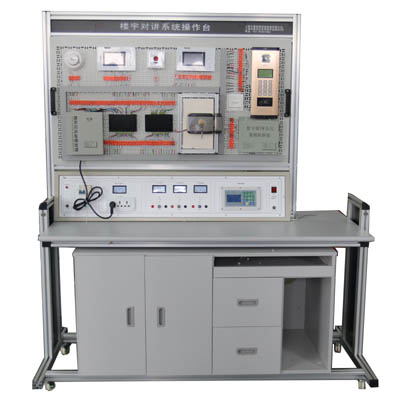

HYZHY-1智慧云樓宇對講實訓系統

一、系統概述

 1、裝置組成：
系統采用開放式和拆裝式結構設計，采用鋁合金型材+網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。本系統控制部分全部采用實物，控制對象采用防真門模型，整個實訓裝置主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、電腦中心軟件系統等組成
2、系統實訓功能：
能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。
3、該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
4、該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
5、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
6、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

信息技術有限公司推出小區傳統樓宇對講門禁系統+云對講的方案，公司自主研發了云對講門禁系統，利用現有網絡而不必大量重新布線，安裝新的云對講門禁，即可通過小區云對講平臺，實現遠程的手機APP可視對講，手機固定電話對講開門，VOIP座機對講開門，這樣對住戶來說，就帶來極大的方便。云對講平臺可為社區/物業打造一套全新的、經濟實用的、未來可擴展智慧社區解決方案。

二、云對講系統組成：
客戶端：面向業主，為住戶提供呼叫接聽、視頻監控、信息服務等功能，可支持IP室內分機、模擬室內分、移動電話、VOIP座機，APP移動應用；
模擬小區呼叫與傳輸系統：用于提供門禁呼叫以及小區呼叫管理服務，涉及設備包括：?jiǎn)卧T(mén)口機、圍墻門口機、小區主干網傳輸交換設備等；
小區管理系統：用于小區的呼叫與對講管理，并擴展實現智慧社區的管理功能。涉及設備與系統包括：中心管理機、小區（云對講）管理系統、智慧物業管理系統等；
云端服務系統：為系統的云服務提供呼叫接入與信息推送服務，云服務平臺（包括SIP服務器，支持客戶注冊，呼叫發起與接續管理等）；可擴展O2O電商服務平臺、智慧物業管理系統、小區社交服務平臺等。
三、技術參數
輸入電源：AC220V
具有考核功能：按鍵操作/無線管理
傳輸方式：TCP/IP網絡
設備功率：<300W
工作溫度：-10℃~55℃
相對濕度：20%~95%
整機尺寸：
1600mm*700mm*1800mm
