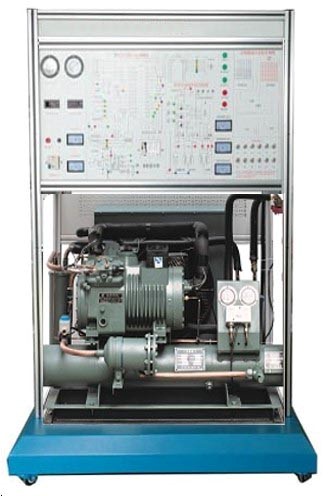

HY-9920R雙級壓縮制冷系統實訓裝置

一、概 述

  “雙級壓縮制冷系統實訓裝置”是采用一次節流中間不完全冷卻的雙級蒸汽壓縮式制冷循環系統，配備高壓機、低壓機、冷凝器、節流閥、中間冷卻器、蒸發器等制冷系統真實部件，并設有數顯溫度表、壓力表、電壓表、電流表等測量?jī)x表。本裝置適用于大中專院校制冷專業相關課程的教學實訓，它不但能開設雙級蒸汽壓縮式制冷循環的熱力參數測定實訓，而且還能進行低溫制冷循環的演示實訓。

二、特 點
1.系統真實完整，采用中溫中壓制冷劑的雙級壓縮氟利昂制冷循環系統
2.裝置采用透明化、開放式設計，學生能夠直觀清晰的了解整個裝置的工作過程
3.設有電流型漏電保護裝置，實訓插座采用手槍插式全封閉結構，使用方便可靠，杜絕觸電
4.控制屏采用雙層亞光密紋噴塑結構，最上層布置制冷系統，正面設有電源控制及測量?jī)x表功能板，底部裝有四個帶鎖定功能的萬向輪。
5.制冷系統包含高壓級壓縮機、低壓級壓縮機、冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、節流閥、中間冷卻器、蒸發器等。
6.在主要系統部件（如高壓級壓縮機、低壓級壓縮機、冷凝器、油分離器、儲液器、節流閥、中間冷卻器、蒸發器等）的進出口預留能安裝溫度探頭的紫銅管盲管（Φ10X0.8，長度35mm），紫銅管一端封閉，與制冷管道釬焊在一起。紫銅管盲管的位置方便溫度探頭的安裝與更換。
7.在系統的高壓、中間壓力、低壓的合適部位設置測量壓力的標準制冷空調用1/4″SAE外螺紋檢修針閥，其位置方便操作。
8.制冷系統安裝數顯溫度表1只（精度不低于0.5級），采用PT100鉑電阻作傳感器，測量范圍-50～150℃，能測量不少于以下10組溫度參數，分別為低壓機吸氣口溫度、中間冷卻器進口溫度、高壓機吸氣口溫度、高壓機排氣口溫度、冷凝器出口溫度和蒸發器進口溫度。
9.制冷系統安裝真空壓力表3只，精度不低于2.5級，量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側和高壓側壓力的壓力變化。
10.制冷系統安裝高低壓力控制器1個，實時監測制冷系統低壓側壓力、高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源。
11.制冷系統安裝高壓控制器1個，用于保護中間側壓力。
12.配套無線智能考核系統1套：由嵌入式多路網絡控制器，工業無線路由器、無線終端顯示器和智能考核軟件組成。
三、實訓項目
1.熟悉一次節流中間不完全冷卻制冷循環系統的基本結構和工作原理
2.雙級壓縮氟利昂制冷循環系統的調試
3.雙級壓縮氟利昂制冷循環工作參數的測定與計算
4.制冷機組能效比的計算與分析
四、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3.裝置容量：＜6.5kVA。
4.制冷劑：R22。
5.制冷裝置能達到的溫度-45℃。
6.制冷量：12.0~13.0 kW。
